تحليل مؤشرات الأداء الرئيسية لمرسلات الضغط - بدء الانجراف
تحليل السبب
عوامل درجة الحرارة: المكونات والدوائر الحساسة داخل جهاز إرسال الضغطحساسة للغاية لتغيرات درجة الحرارة. عند بدء التشغيل، يوجد فرق بين درجة الحرارة الداخلية للجهاز ودرجة الحرارة المحيطة، مما يؤدي إلى تغير الخصائص الفيزيائية للمكونات الحساسة. على سبيل المثال، في مستشعر ضغط السيليكون المنتشر، يؤثر تغير درجة الحرارة على قيمة مقاومته، مما يؤدي إلى تغيير خرج جسر القياس ويسبب انحرافًا في بداية التشغيل.
خصائص المكونات الإلكترونية: عند تشغيل مُرسِل الضغط، تخضع المكونات الإلكترونية، مثل المكثفات والمحاثات، لعملية شحن وتفريغ، مما يُسبب تقلبات في الجهد والتيار في الدائرة. قد تُؤثر هذه التقلبات على الأداء الطبيعي للمُرسِل، وتُسبب انحرافًا في بدء التشغيل. بالإضافة إلى ذلك، يُصبح تقادم المكونات الإلكترونية أكثر وضوحًا. مع زيادة مدة الاستخدام، يصبح أداء المكونات غير مستقر تدريجيًا، ويزداد احتمال حدوث انحراف عند بدء التشغيل.
تأثيرات الإجهاد الميكانيكي: قد يؤثر الإجهاد الميكانيكي الناتج أثناء التركيب على قياس مُرسِل الضغط عند تشغيل الجهاز. على سبيل المثال، قد يؤدي اهتزاز خط الأنابيب، أو عدم إحكام الربط أثناء التركيب، وما إلى ذلك، إلى إجهاد إضافي للمُرسِل، مما يُسبب تغيرات طفيفة في البنية الداخلية للمستشعر، وبالتالي انحرافًا في بدء التشغيل.
طريقة الاختبار
ظروف الاختبار:
1. درجة الحرارة المحيطة 20 درجة مئوية ± 2 درجة مئوية
2. الرطوبة النسبية ≤80%
3. الضغط الجوي 86 كيلو باسكال ~ 106 كيلو باسكال
4. المجال المغناطيسي: لا يوجد مجال مغناطيسي خارجي يؤثر على خرج جهاز إرسال الضغط
5. الاهتزاز: لا يوجد مصدر اهتزاز يؤثر على خرج جهاز إرسال الضغط
6. مصدر الطاقة: يجب أن يتوافق مع مؤشر أداء مصدر الطاقة المحدد على عينة الاختبار
إجراء الاختبار:
1. قبل الاختبار، يجب وضع جهاز إرسال الضغط تحت ظروف العمل المرجعية لمدة 12 ساعة، ولكن بدون مصدر طاقة.
2. قم بتشغيل مصدر الطاقة، ثم قم بتطبيق إشارة إدخال بنسبة 10% على جهاز إرسال الضغط، ثم قم بتسجيل قيمة الإخراج بعد 5 دقائق وساعة و4 ساعات.
3. افصل مصدر الطاقة عن جهاز إرسال الضغط وضعه تحت الظروف الجوية لمدة 12 ساعة على الأقل.
4. كرر الاختبار 2 مع إشارة خرج 90% وسجل نتائج القياس.
شروط الحكم:
عند 10% و90% من نطاق القياس، يجب ألا يتجاوز تغيير قيمة الإخراج القيمة المطلقة لخطأ الإشارة".
يستخدم جهاز إرسال الضغط المصنوع من السيليكون أحادي البلورة من مايكروسايبر مستشعر ضغط مقاوم للضغط مصنوع من السيليكون أحادي البلورة، ومحول تناظري رقمي عالي الدقة مدمج، ورقائق قياس وتضخيم عالية الأداء، مع خرج مستقر، وانحرافه الأولي أقل من 0.075٪ عنوان URL.

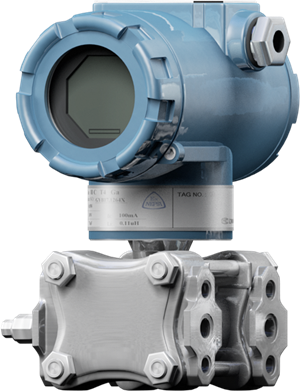

جهاز إرسال الضغط المصنوع من السيليكون أحادي البلورة
يستخدم جهاز إرسال الضغط المصنوع من السيليكون أحادي البلورة من مايكروسايبر مستشعر ضغط مقاوم للضغط مصنوع من السيليكون أحادي البلورة مع محول تناظري رقمي عالي الدقة مدمج، والذي يمكنه توفير تأثير خطوة يصل إلى 250 مللي ثانية (ستكون النطاقات المختلفة مختلفة بعض الشيء)، مما يلبي ظروف العمل الأكثر صرامة في الموقع.
بعض مؤشرات الأداء لجهاز إرسال الضغط المصنوع من السيليكون أحادي البلورة هي كما يلي:
· دعم أحدث إصدارات بروتوكولات هارت وFF H1 وPROFIBUS السلطة الفلسطينية وPROFIBUS دي بي،
· اجتياز اختبارات شهادة التشغيل البيني هارت وFF وPA وDP.
· أنواع الضغط تشمل: ضغط القياس، والضغط المطلق، والضغط التفاضلي.
· أعلى دقة: ±0.075% على النطاق الكامل (20 درجة مئوية، نسبة النطاق 10:1)
· الاستقرار على المدى الطويل: ±0.2% الحد الأقصى/5 سنوات.

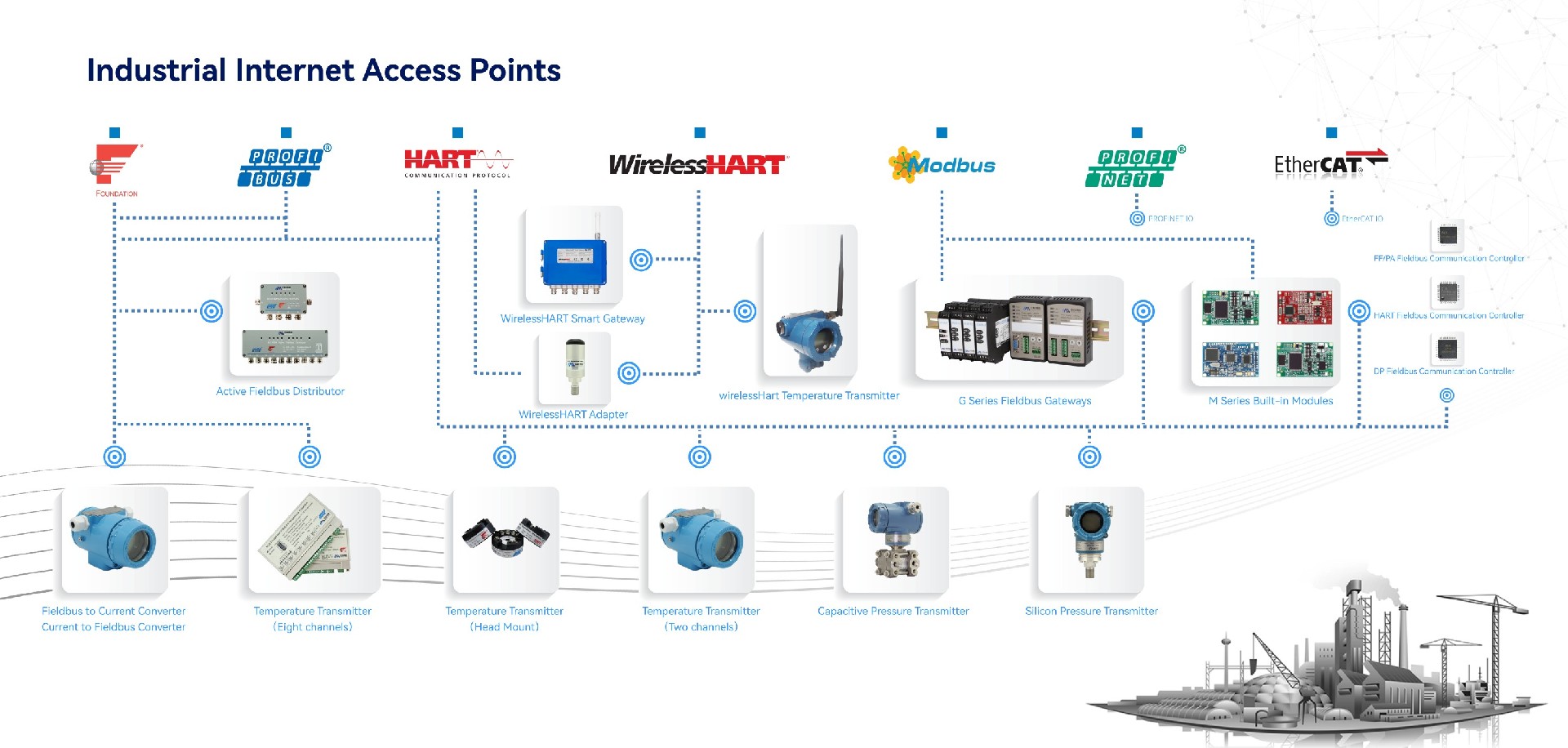

نقطة وصول الإنترنت الصناعية
تلتزم شركة مايكروسايبر بالبحث والتطوير والإنتاج والمبيعات والتطبيق المتكامل لمنتجات إنترنت الأشياء الصناعية.
مايكروسايبر هو أول بروتوكول حافلة ميدانية في الصين والثالث في العالم الذي يجتاز الشهادة الدولية، وأول جهاز حافلة ميدانية في الصين يجتاز الشهادة الدولية، وأول تطبيق تجريبي لنظام التحكم الشبكي في الصين، وأول وظيفة في الصين تجتاز الشهادة الدولية، وأول منتج هارت لاسلكي في الصين يجتاز الشهادة الدولية، إلخ.
مايكروسايبر هي إحدى وحدات العمل الرئيسية في مشاريع العلوم والتكنولوجيا الوطنية المهمة في مجالي إنترنت الأشياء الصناعي والأتمتة الصناعية. على مر السنين، نفّذنا عددًا من مشاريع العلوم والتكنولوجيا الوطنية الكبرى، والخطة الوطنية للبحث والتطوير في التكنولوجيا العالية (الخطة 863)، وتطوير معدات التصنيع الذكية، بالإضافة إلى مشاريع خاصة وخطط وطنية أخرى للعلوم والتكنولوجيا.
لقد اكتسبت شركة مايكروسايبر خبرة غنية في القدرات التقنية والإنجازات التقنية والاحتياطيات التقنية، ولديها فريق قوي للبحث والتطوير لحماية التنمية المستدامة لمنتجات الشركة.
