جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN

سكة دين مزدوجة القناة من هارت جهاز إرسال درجة الحرارةينعكس الأداء المتميز لجهاز إرسال درجة الحرارة HART ثنائي القناة Din Rail في موثوقية الإشارة، والاستقرار على المدى الطويل، والدقة العالية، ووظائف التشخيص المتقدمة (المهمة في العمليات الحرجة)، مما يقلل من مخاطر الاستخدام.

جهاز إرسال درجة حرارة يُركّب على سكة DIN مع مدخل ثنائي القناة. يمكن توصيل ما يصل إلى 4 خطوط من أجهزة RTD بالقناة 1، وما يصل إلى 3 خطوط من أجهزة RTD بالقناة 2، ويمكن توصيل القناتين 1 و2 بإشارة TC في الوقت نفسه.

سكة دين مزدوجة القناة من هارت جهاز إرسال درجة الحرارة سمات

مدخل ثنائي القناة؛

اتفاقية 4-20 مللي أمبير / هارت (الطبعة السابعة)؛

إشارات الإدخال العامة، والمقاومة الحرارية (RTD)، والمزدوجة الحرارية (TC)، والمقاومة، وإشارات الجهد؛

مجموعة متنوعة من أسلاك المستشعرات، وإعداد المعلمات بسيط ومريح؛

موثوقية عالية، استقرار طويل الأمد، دقة قياس عالية ووظائف تشخيصية متقدمة؛

جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN حدود

المعلمة الأساسية

مواصفة

مدخل:

Pt100، Pt1000، Cu50، Cu100، 0~500Ω، 0~4000Ω

B، E، J، N، K، R، S، T هناك ثمانية أنواع من المزدوجات الحرارية المتدرجة

إشارة جهد كهربائي تتراوح بين -100 ملي فولت و+100 ملي فولت

المخرج: جهاز أحادي السلك ثنائي الأسلاك، يستخدم 4-20 مللي أمبير/HART، وله علاقة خطية مع المدخل.

مصدر الطاقة: 11~35 فولت تيار مستمر

عدد القنوات: قناتان

وضع توصيل RTD: سلكان، ثلاثة أسلاك، أربعة أسلاك

نطاق درجة الحرارة: -40 إلى 85 درجة مئوية

حد الرطوبة: 0-95% رطوبة نسبية

وقت البدء: ≤5 ثوانٍ

وقت التحديث: من 0.8 إلى 1.3 ثانية، ويعتمد ذلك على نوع المستشعر والأسلاك.

مستوى حماية الغلاف: IP20 (مستوى حماية الطرفية IP00)

 جهد العزل: 1000 فولت تيار متردد

تأثير الطاقة: ±0.005%/فولت

EMC: GB/T 18268.1-2010

تحذير من الفشل: خرج خطي: ​​3.8 ≤ I ≤ 20.8

حد الفشل: 21.75 ≤ I ≤ 23

الحد الأدنى للفشل: 3.5 ≤ I ≤ 3.75

سكة دين مزدوجة القناة من هارتجهاز إرسال درجة الحرارة المواصفات الفنية للمقاومة الحرارية

مؤشر دقة RTD

ملاحظة: يتم اختبار مؤشر RTD في نظام رباعي الأسلاك. ويتوافق النظام ثنائي وثلاثي الأسلاك مع المؤشرات المذكورة أعلاه بعد استبعاد خطأ مقاومة الأسلاك.

مؤشرات فنية أخرى لهيئة النقل الإقليمية

طريقة التوصيل: سلكان، ثلاثة أسلاك، أربعة أسلاك

نسبة رفض الوضع المشترك: ≥70 ديسيبل (50 هرتز/60 هرتز)

نسبة رفض التشويش: ≥70 ديسيبل (50 هرتز/60 هرتز)

المواصفات الفنية للمزدوجة الحرارية

مؤشر دقة TC

مؤشرات فنية أخرى

الطرف البارددقة تعويض درجة الحرارة:

±0.5 درجة مئوية (قياس داخلي)

±0.15 درجة مئوية (قياس المستشعر 2، Pt100)

نسبة رفض الوضع المشترك: ≥70 ديسيبل (50 هرتز/60 هرتز)

نسبة رفض التشويش: ≥70 ديسيبل (50 هرتز/60 هرتز)

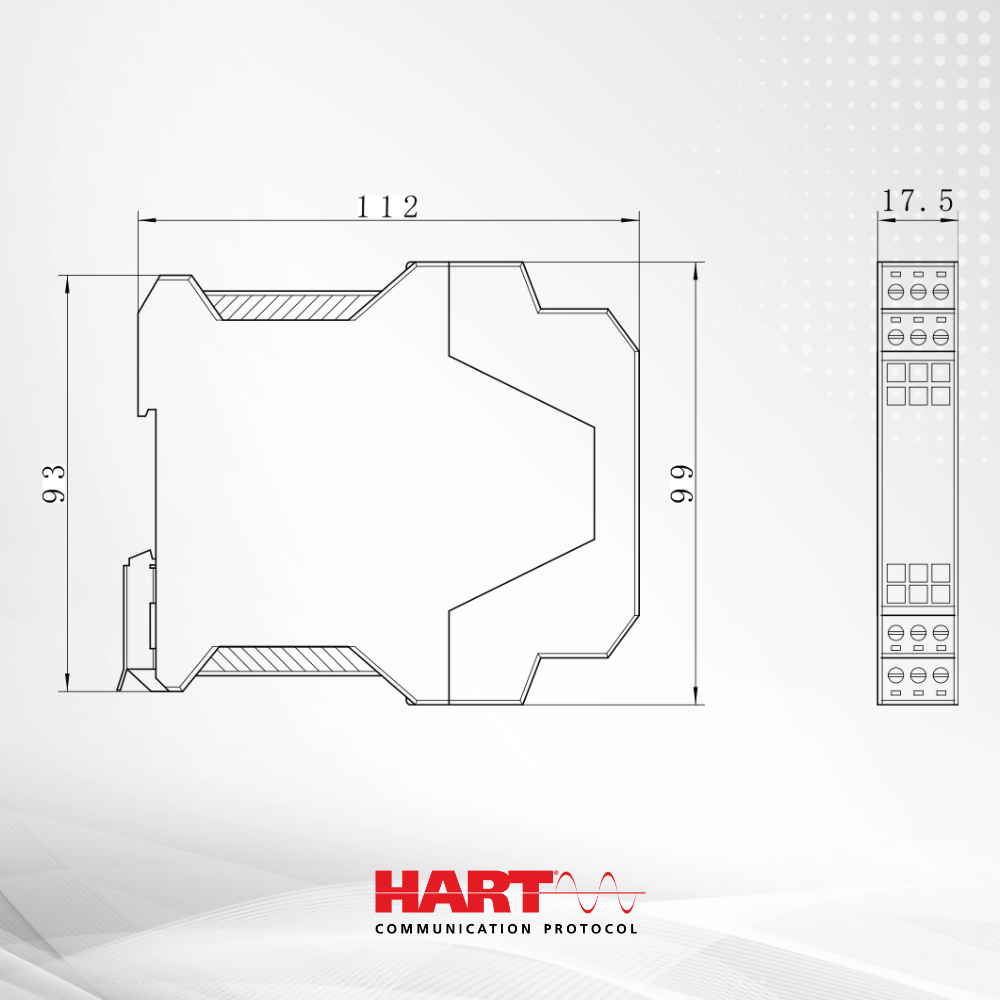

جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN ميكانيكياً بناء

اتصال المستشعر

جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN قم بتثبيت جهاز الإرسال

مخطط التركيب

قم بالتثبيت مباشرة على الحائط أو دليل DIN.

جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN تركيبات كهربائية

أسلاك جهاز الإرسال ومصدر الطاقة

يتم توفير الطاقة اللازمة لجهاز الإرسال عبر خط الإشارة. استخدم سلكًا نحاسيًا عاديًا بقطر مناسب لضمان ألا يقل الجهد بين طرفي التغذية لجهاز الإرسال عن 11 فولت تيار مستمر.

إذا تم تركيب المستشعر فيبيئة ذات جهد كهربائي عالٍوفي حالة فشل التركيب أو تركيبه بشكل غير صحيح، قد توجد فولتيات خطيرة علىأسلاك المستشعر وأطراف جهاز الإرساليجب توخي الحذر الشديد عند ملامسة الأسلاك والأطراف السفلية.

ملاحظة: لا تقم بتطبيق جهد كهربائي عالٍ علىطرفية جهاز الإرسال(مثل جهد التيار المتردد). قد يؤدي الجهد الزائد إلى تلف المعدات.

جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN مستشعرجاتصال

مدخل مزدوج حراري أو مدخل بالمللي فولت

يمكن توصيل المزدوجة الحرارية مباشرةً بجهاز الإرسال. إذا كان جهاز الإرسال مثبتًا على مسافة من المستشعر، فاستخدم سلك تمديد مناسب للمزدوجة الحرارية. استخدم سلكًا نحاسيًا لإتمام توصيل مدخل الميلي فولت. بالنسبة للأسلاك الطويلة، يُنصح باستخدام أسلاك محمية.

المقاومة الحرارية أو المدخلات الأومية

يمكن لجهاز الإرسال قبول مجموعة متنوعة من تكوينات المقاومة الحرارية، بما في ذلك التكوينات ثنائية الأسلاك أو ثلاثية الأسلاك أو رباعية الأسلاك. إذا كانت مسافة التوصيل طويلة، فيجب توصيل سلك ثالث أو رابع.

تأثير مقاومة سلك المستشعر - مدخل المقاومة الحرارية

عند استخدام مقاومة حرارية رباعية الأسلاك، يمكن التخلص من تأثير مقاومة الأسلاك دون التأثير على الدقة. مع ذلك، لا يمكن للمستشعر ثلاثي الأسلاك التخلص تمامًا من خطأ مقاومة الأسلاك، نظرًا لضرورة معالجة عدم توازن المقاومة بين الأسلاك. يتيح استخدام سلك واحد على جميع الأسلاك الثلاثة أعلى دقة ممكنة عند تركيب المقاومة الحرارية ثلاثية الأسلاك. أما المستشعر ثنائي الأسلاك، فيُظهر أكبر نسبة خطأ، لأنه يضيف مقاومة الأسلاك مباشرةً إلى مقاومة المستشعر. في هذه الحالة، تُستخدم وظيفة معايرة الصفر ثنائية الأسلاك للتخلص من الخطأ الناتج عن طريقة تركيب المقاومة الحرارية ثنائية الأسلاك.

جهاز إرسال درجة الحرارة ثنائي القناة من نوع HART مثبت على سكة DIN التعليمات

س: هل يمكنني الحصول على دليل إلكتروني مجاني؟

ج: نعم، إذا كنت ترغب في ذلك، يرجى الاتصال بنا.

س: هل تقدمون خدمة تصنيع المعدات الأصلية (OEM)؟

ج: نعم، نستطيع ذلك، مثل لوحة الاتصالات، كما يمكننا توفير مجموعة أدوات تطوير ناقل البيانات الميداني.

س: كيف تتم معايرة جهاز إرسال درجة الحرارة NCS-TT106H-R HART ثنائي القناة المثبت على سكة DIN؟

أ: ضبط مدخلات المستشعر: يتم تغيير تفسير إشارات الإدخال بواسطة جهاز الإرسال رقميًا؛ ضبط الإخراج: معايرة جهاز الإرسال على مقياس مرجعي 4-20 مللي أمبير؛ معايرة دقة جهاز الإرسال: ينتج منحنى مميز.

س: ما هي وظائف الخدمة التي يدعمها جهاز الإرسال؟

أ: إعادة ضبط الجهاز: يقوم البرنامج بإعادة تشغيل الجهاز؛ استعادة إعدادات المصنع الافتراضية: بعد التنفيذ، تتم استعادة جميع بيانات التكوين إلى إعدادات المصنع الافتراضية؛ حفظ إعدادات المصنع: بعد التنفيذ، يتم حفظ التكوين الحالي كقيمة المصنع. ستستعيد استعادة إعدادات المصنع التكوين المحفوظ لهذه المرة؛ استعادة إعدادات المصنع: بعد التنفيذ، تتم استعادة جميع بيانات التكوين إلى حالة المصنع.
